Y2系列三相異步電動機是在Y系列電動機基礎上更新設計的一般用途的低壓三相籠型異步電動機基本系列。新的基本系列分兩種設計（分為兩個獨立的部分）。
第一種設計，即Y2系列（IP54）三相異步電動機，是國內是最為完整的低壓籠型三相異步電動機系列。該系列可以滿足國內外一般用途的需要，機座范圍為63～355mm，功率范圍為0.12～315kW。
第二種設計，即Y2-E系列（IP54）三相異步電動機，是為適用于長期連續運行，負載率較高的使用場合，如風機、水泵類的配套需要，電動機具有較高效率和節能效果，機座范圍為80～280mm，功率范圍為0.55～90kW。
Y2系列（IP54）、Y2-E系列（IP54）以下統稱“Y2系列”三相異步電動機。該Y2系列異步電動機具有效率高、起動轉矩大等特點。電動機比Y系列提高了外殼防護等級為IP54；提高了絕緣等級為F級絕緣，溫升作B級考核，降低了電動機的噪聲，用負載噪聲考核（原Y系列（IP44）電動機用空載噪聲考核）。電動機的結構設計合理，外形美觀。
Y2系列三相異步電動機的冷卻方式為IC411，安裝尺寸及功率等級完全符合IEC標準和德國的DIN42673標準，與Y系列（IP44）電動機相同。
使用條件 環境空氣溫度不超過40℃；海拔不超過1000m；工作方式為連續運行A1工作制；額定電壓為380V；額定頻率為50Hz；3kW以下為Υ聯結，4kW及以上為△聯結。
型號含義
Y2系列三相異步電動機的機座號、功率及轉速對應關系
|
機 座 號 |
同步轉速/（r/min） |
|
3000 |
1500 |
1000 |
750 |
600 |
|
額定功率/kW |
|
1
63
2 |
0.18 |
0.12 |
— |
— |
— |
|
0.25 |
0.18 |
— |
— |
— |
|
1
71
2 |
0.37 |
0.25 |
0.18 |
— |
— |
|
0.55 |
0.37 |
0.25 |
— |
— |
|
1
80
2 |
0.75 |
0.55 |
0.37 |
0.18 |
— |
|
1.1 |
0.75 |
0.55 |
0.25 |
— |
|
90S |
1.5 |
1.1 |
0.75 |
0.37 |
— |
|
90L |
2.2 |
1.5 |
1.1 |
0.55 |
— |
|
1
100L
2 |
3.0 |
2.2 |
1.5 |
0.75 |
— |
|
3.0 |
1.1 |
— |
|
112M |
4.0 |
4.0 |
2.2 |
1.5 |
— |
|
1
132S
2 |
5.5 |
5.5
|
3.0 |
2.2 |
— |
|
7.5 |
|
1
132M
2 |
— |
7.5 |
4.0 |
3.0 |
— |
|
— |
5.5 |
|
1
160M
2 |
11 |
11 |
7.5 |
4.0 |
— |
|
15 |
5.5 |
— |
|
160L |
18.5 |
15 |
11 |
7.5 |
— |
|
180M |
22 |
18.5 |
— |
— |
— |
|
180L |
— |
22 |
15 |
11 |
— |
|
1
200L
2 |
30 |
30 |
18.5 |
15 |
— |
|
37 |
22 |
— |
|
225S |
— |
37 |
— |
18.5 |
— |
|
225M |
45 |
45 |
30 |
22 |
— |
|
250M |
55 |
55 |
37 |
30 |
— |
|
280S |
75 |
75 |
45 |
37 |
— |
|
280M |
90 |
90 |
55 |
45 |
— |
|
315S |
110 |
110 |
75 |
55 |
45 |
|
315M |
132 |
132 |
90 |
75 |
55 |
|
1
315L
2 |
160 |
160 |
110 |
90 |
75 |
|
200 |
200 |
132 |
110 |
90 |
|
1
355M
2 |
250
|
250 |
160 |
132 |
110 |
|
200 |
160 |
132 |
|
355L |
315 |
315 |
250 |
200 |
160 |
注：1.表中機座號一欄的要S.M.L后面的數字1、2分別代表同一機座號和轉速下不同的功率。
2.表中粗線框內為Y2-E系列電動機的制造范圍，不另列表格。

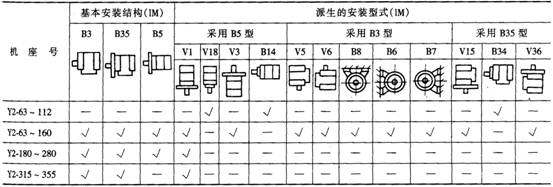

安裝型式：Y2系列異步電動機常用的安裝結構型式以及適用范圍
注：表中“√”者為適用范用。
接線盒尺寸見下表
|
中心高范圍 |
管螺紋直徑 |
出線孔直徑 |
|
H63～71 |
M24×1.5 |
|
|
H80 |
M24×1.5 |
11 |
|
H90～100 |
M24×1.5 |
11 |
|
H112～132 |
M30×2 |
15 |
|
H160～180 |
M36×2 |
18 |
|
H200～225 |
M48×2 |
36 |
|
H250～280 |
M64×2 |
51 |
|
H315 |
M64×2 |
51 |
|
H355 |
M72×2 |
52 |
軸承規格見表
|
中心高/mm |
極數 |
軸伸端 |
非軸伸端 |
|
H63 |
2～8 |
180201K-Z2 |
180201K-Z2 |
|
H71 |
2～8 |
180202K-Z2 |
180202K-Z2 |
|
H80 |
2～8 |
180204K-Z2 |
180204K-Z2 |
|
H90 |
2～8 |
180205K-Z2 |
180205K-Z2 |
|
H100 |
2～8 |
180206K-Z2 |
180206K-Z2 |
|
H112 |
2～8 |
180206K-Z2 |
180206K-Z2 |
|
H132 |
2～8 |
180208K-Z2 |
180208K-Z2 |
|
續 |
|
H160 |
2 |
180209K-Z2 |
180209K-Z2 |
|
4～8 |
180309K-Z2 |
180309K-Z2 |
|
H180 |
2 |
211-ZV2 |
211-ZV2 |
|
4～8 |
311-ZV2 |
211-ZV2 |
|
H200 |
2 |
212-ZV2 |
212-ZV2 |
|
4～8 |
312-ZV2 |
212-ZV2 |
|
H225 |
2 |
312-ZV2 |
312-ZV2 |
|
4～8 |
313-ZV2 |
312-ZV2 |
|
H250 |
2 |
313-ZV2 |
313-ZV2 |
|
4～8 |
314-ZV2 |
313-ZV2 |
|
H280 |
2 |
314-ZV2 |
314-ZV2 |
|
4～8 |
317-ZV2 |
314-ZV2 |
|
H315 |
2 |
316-ZV2 |
316-ZV2 |
|
4～10 |
2319-ZV2 |
319-ZV2 |
|
H355 |
2 |
319-ZV2 |
319-ZV2 |
|
4～10 |
2322-ZV2 |
322-ZV2 |
二、結構型式
Y2系列異步電動機系全封閉外扇冷式籠型結構。按國際慣例的絕緣結構評定方法進行設計，大大提高了電動機的安全可靠性。
Y2系列電動機的防護等級為IP54，其中接線盒部分為IP55。
該Y2系列電動機共有15個機座號（中心高H63～355mm），其中H63～112mm，6個機座號（中心高）的機座和端蓋結構材料采用鑄鐵或鋁合金制成。H132mm及以上中心高采用高強度鑄鐵制成。Y2系列電動機外殼有散熱片，呈垂直及水平分布，外形美觀。
Y2系列電動機的接線盒位置有兩種：機座側面或頂部，其中H63～280mm接線盒采用鋁合金壓鑄件，H315～355mm接線盒采用高強度鑄鐵件。
Y2系列電動機的風扇，除H325～355mm采用鋁合金件或鋼板沖制外，其余機座號（中心高）均采用增細塑料制成，Y2系列的電動機風罩采用冷軋鋼板拉伸成型，機械強度高。
