一、概述
YR系列（IP44）繞組轉子三相異步電動機的功率等級和安裝尺寸符合IEC72推薦標準，除和德國DIN42679標準相一致外，又加了H132機座，以滿足輕紡、化工等機械對小容量紅線轉子電動機的需求。
該電動機通過轉子外接電阻能在較小起動電流下，獲得較高的起動轉矩，并能小范圍內調速。該系列電動機適用于起動負載大，需要小范圍內調速配電容量不足以起動籠型電動機的種機械設備，如卷揚機、榨糖機、像膠機械、造紙機械等。
電動機外殼防護等級為IP44，為全封閉型結構，具有良好的防護性能，可用在塵土飛揚、潮濕及有輕微腐蝕性氣體的環境中。
電動機具有效率高、過載能力強、結構可靠、外形美觀、維修方便、使用安全等優點，特別是轉子參數全國統一，給用戶配套互換帶來了方便。
電動機的額定電壓為380V，額定頻率為50Hz，定子△聯結。電動機的工作定額為連續（S1）。
使用環境 海拔不超過1000m，周圍冷卻介質溫度不超過40℃。

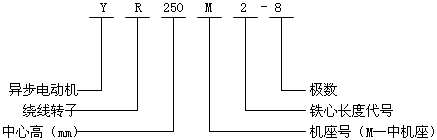

型號含義
二、結構簡介
YR系列電動機其轉子為繞線型轉子，電動機的外殼防護等級為IP44（能防止直徑1mm的固體進入電動機內部；能防止任一角度的淋水對電動機進行造成有害的影響）。該系列電動機的冷卻方式為自扇冷卻ICD141。絕緣等極：定、轉子均采用B級，當環境溫度為40℃時，定、轉子繞組溫升限值不大于80K（用電阻法測定）。
電動機的機座、端蓋、軸承內、外蓋均用鑄鐵制成，定、轉子鐵心用優質硅鋼片沖壓疊成。
電動機定、轉子繞組均用QZ-2型聚酯漆包圓銅線，具有較高的機械強度和絕緣強度。
電動機的集電環裝置是采用標準刷握及集電環，金屬石墨電刷，并用防護罩保護。
電動機的出線盒位于電動機的右側（從軸伸端看），如用戶需要也可置于電動機的左側，電動機盒中的接線板上有6個出線端，盒內有接地標志。
電動機的起動方法是定子為滿壓起動，轉子繞組為外接變阻器或頻敏電阻等起動裝置。
電動機為單軸伸。采用專用軸承。
電動機的安裝型式有IMB3、IMB35和IMV1三種。
電動機的傳動方式為聯軸器、正齒輪傳動或帶輪傳動（3kW以下的電動機）。
