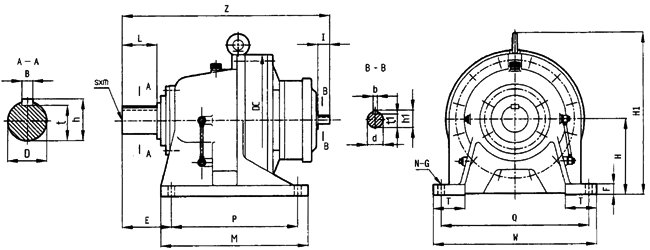

     二級(jí)臥大雙軸型外形安裝尺寸圖表

      FWE型8165/09～8255/17

機(jī)型	尺寸
	Z	H	DC	P	Q	M	W	E	H1	F	T	N-G	輸入端					輸出端						重量kg
													d	l	b	t1	h1	D	L	B	t	h	s×m
8165/09	433	160	300	150	370	238	410	139	356	25	75	4-φ18	15	25	5	12	17	60	90	18	53	64	M10×18	86
8165/10	439	160	300	150	370	238	410	139	356	25	75	4-φ18	15	25	5	12	17	60	90	18	53	64	M10×18	88
8165/11	462	160	300	150	370	238	410	139	356	25	75	4-φ18	18	35	6	14.5	20.5	60	90	18	53	64	M10×18	94
8175/09	478	200	340	275	380	335	430	125	425	30	80	4-φ22	15	25	5	12	17	70	90	20	62.5	74.5	M12×24	120
8175/10	484	200	340	275	380	335	430	125	425	30	80	4-φ22	15	25	5	12	17	70	90	20	62.5	74.5	M12×24	125
8175/11	509	200	340	275	380	335	430	125	425	30	80	4-φ22	18	35	6	14.5	20.5	70	90	20	62.5	74.5	M12×24	130
8185/10	526	220	370	320	420	380	470	145	460	30	85	4-φ22	15	25	5	12	17	80	110	22	71	85	M12×24	166
8185/13	577	220	370	320	420	380	470	145	460	30	85	4-φ22	22	40	6	18.5	24.5	80	110	22	71	85	M12×24	185
8195/11	629	250	430	380	480	440	530	170	529	35	90	4-φ26	18	35	6	14.5	20.5	95	135	25	86	100	M20×34	240
8195/13	653	250	430	380	480	440	530	170	529	35	90	4-φ26	22	40	6	18.5	24.5	95	135	25	86	100	M20×34	250
8205/11	670	250	448	360	440	440	530	215	530	35	100	4-φ26	18	35	6	14.5	20.5	100	165	28	90	106	M20×34	261
8205/13	705												22	40	6	18.5	24.5							275
8215/13	731	365	485	395	480	475	580	210	575	40	110	4-φ26	22	40	6	18.5	24.5	110	165	28	100	116	M20×34	355
8215/16	780												30	45	8	26	33							375
8225/13	773	280	526	420	540	520	620	230	610	40	115	4-φ33	22	40	6	18.5	24.5	120	165	32	109	127	M20×34	430
8225/17	860												35	55	10	30	38							475
8235/16	883	300	562	460	580	560	670	260	667	45	120	4-φ33	30	45	8	26	33	130	200	32	119	137	M24×41	550
8235/18	938												40	65	12	35	43							583
8245/16	921	335	614	480	630	580	720	263	729	45	128	4-φ39	30	45	8	26	33	140	200	36	128	148	M24×41	655
8245/18	975												40	65	12	35	43							688
8255/17	1081	375	670	520	670	630	780	320	815	50	140	4-φ39	35	55	10	30	38	160	240	40	147	169	M30×49	1012
8255/19	1133												45	70	14	39.5	48.5							1087
