NGW型行星齒輪減速機主要構建有太陽輪、行星輪、內齒圈、行星架。 具有一下特點： 1、體積小、重量輕、在相同情況下，比普通漸開線圓柱齒輪減速機重量輕1/2以上，體積小1/2～1/3。 2、傳動效率高：?jiǎn)渭?jí)行星齒輪減速機達97％～98％；兩級行星齒輪減速機達94％～96％；三級行星齒輪減速機91％～94％。 3、傳動功率范圍大：可以從小于1KW至1300KW，甚至更大。 4、傳動范圍大：i＝2.8～2000 5、適應性強且耐用。
特點和適用范圍
結構特點
NGW型行星齒輪減速機主要構建有太陽輪、行星輪、內齒圈、行星架。
為了使三個行星輪的載荷均勻分配，采用了齒式浮動機構，即太陽輪或行星架浮動，或者太陽輪、行星架兩者同時浮動。減速機中的齒輪為直齒漸開線圓柱齒輪。具有一下特點：
1、體積小、重量輕、在相同情況下，比普通漸開線圓柱齒輪減速機重量輕1/2以上，體積小1/2～1/3。
2、傳動效率高：?jiǎn)渭?jí)行星齒輪減速機達97％～98％；兩級行星齒輪減速機達94％～96％；三級行星齒輪減速機91％～94％。
3、傳動功率范圍大：可以從小于1KW至1300KW，甚至更大。
4、傳動范圍大：i＝2.8～2000
5、適應性強且耐用。主要零件均采用優質合金鋼經滲碳淬火或氮化處理，行星齒輪減速機運轉平穩、噪音小、使用受命10以上。
6、用途和適用條件

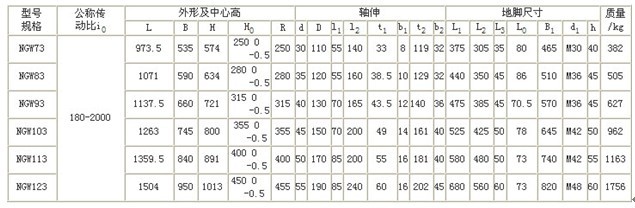

NGW型行星齒輪減速器有單級（NGW11—NGW121），兩級（NGW42—NGW122）三級 （NGW73—NGW123）三個臥式系列。主要用于冶金、礦山、起重運輸機械設備，也可用于其它類似工礦條件下作動力傳動。
高速軸最高速不超過1500r/min
齒輪圓周速度不超過10m/s；
工作環境溫度為－40℃—45℃；
可正反兩向運轉。
NGW型行星齒輪減速器的一個重要特點是，內嚙合于外嚙合之間共用一個行星輪，NGW就是由“內、公、外”三字的漢語拼音的第一個字母組成的。
|
