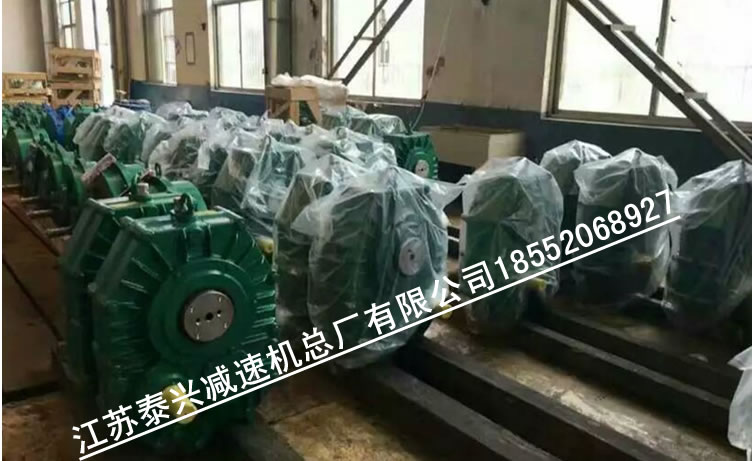

ZJY型軸裝式圓柱齒輪減速機（JB/T 7007一1993）亦是軸線曲折布置的平行軸、漸開線圓柱齒輪減速機。主要用于帶式輸送機和斗式提升機的驅動裝置，也可用于其他類型機械設備的傳動裝置。 工作條件：減速器高速軸轉速不大于1500r/min；工作環境溫度為-40～40℃。低于5℃時，啟動前潤滑油應預熱到10℃以上。當帶逆止器時，N表示逆時針旋轉，S為順時針旋轉，旋轉方向，是指面對輸出軸端來看.除水泥攪拌站專用外，斗式提升機，皮帶輸送機，刮板輸送機等設備也配套使用，以及其他有此安裝要求的主機配套。

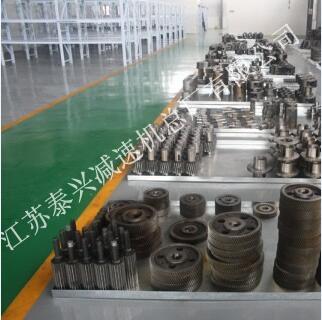

ZJY125-11.2-N整機配件現貨，ZJY125-14-N整機大齒輪現貨，ZJY125-16-L整機配件現貨,ZJY125-20-N整機配件現貨,ZJY125-18-L整機配件現貨。
ZJY106-11.2-N整機配件現貨，ZJY106-14-N整機大齒輪現貨，ZJY106-16-L整機配件現貨,ZJY106-20-N整機配件現貨,ZJY106-18-L整機配件現貨。
ZJY150-11.2-N整機配件現貨，ZJY150-14-N整機大齒輪現貨，ZJY150-16-L整機配件現貨,ZJY150-20-N整機配件現貨,ZJY150-18-L整機配件現貨。
ZJY180-11.2-N整機配件現貨，ZJY180-14-N整機大齒輪現貨，ZJY180-16-L整機配件現貨,180-20-N整機配件現貨,ZJY180-18-L整機配件現貨。
ZJY212-11.2-N整機配件現貨，ZJY212-14-N整機大齒輪現貨，ZJY212-16-L整機配件現貨,ZJY212-20-N整機配件現貨,ZJY212-18-L整機配件現貨。
ZJY250-11.2-N整機配件現貨，ZJY250-14-N整機大齒輪現貨，ZJY250-16-L整機配件現貨,ZJY250-20-N整機配件現貨,ZJY250-18-L整機配件現貨。
ZJY300-11.2-N
整機配件現貨，ZJY300-14-N
整機大齒輪現貨，ZJY300-16-L
整機配件現貨,ZJY300-20-N
整機配件現貨,ZJY300-18-L
整機配件現貨。
1．性能特點
(1)中心距．公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好
(2)齒輪均采用優質合金鋼經滲碳、淬火而成．齒面硬度達54～62HRC
(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪聲低。
(4)一般采用油池潤滑．自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。
2、應用范圍
(1)輸入轉速一般n、≤1500r／min．
(2)齒輪傳動圓周速度不大于20mis。
(3)工作環境—40_50~'C．如果低于0℃．啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。
(4)
可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。
選用方法
1、已知參數和條件
2、原動機名稱，功率P1= kW 轉速n1= r／min
3、工作機名稱，功率P2= kW 轉速n2= r／min
4、要求的傳動比i=n、／n，
每天工作小時數 h，每小時啟動次數 次，每小時運轉周期 ％．
負荷特點(平穩、沖擊、嚴重沖擊)．可靠度要求(一般、較高、高)
環境溫度 ℃，現場散熱條件，冷卻水溫度 ℃
聯軸器型式．齒輪軸軸伸上是否還要承受其他附加力
裝配方式 型，輸出軸旋向(雙向旋轉時請說明主旋向)
有無其他特殊要求
按額定功率選擇規格型號
平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次．允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1％等條件計算確定的，，齒輪箱雙向運轉時．需視情況將PA乘上0．8—1．0的系數， 當反向載荷大，換向頻繁、選用的可靠度系數K。較低時．系數取較小值．反之取較大值，、
所選齒輪箱的額定功率必須滿足：P(：二P：KAK；K�！�PA
式中：
Pc—計算功率
P2—工作機功率
KA—使用系數．
KS—啟動系數
KR—可靠度系數
按許用熱功率校核
平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C．每小時100％連續運轉和功率利用率(P2／P1·100％)為100％的情況，條件不同時須進行修正
攪拌站混凝土攪拌專用ZJY125-11.2-N軸裝式圓柱齒輪減速器，為硬齒面齒輪減速機，11.2為傳動比，為水泥攪拌機專用減速器，采用直接縣掛在配套主機動力輸入軸上的安裝方式，配有防扭拉桿固定，省略了兩者間的聯接附件和減速器的安裝平臺，簡單方便，且內部高速軸，中間軸，齒輪傳動零件均采有合金鋼材質，經滲碳淬火磨齒工藝加工，精度達6級以上，攪攪拌站混凝土攪拌專用ZJY125-11.2-N軸裝式圓柱齒輪減速器重量小，因而對配套主機的機架剛性要求大大下降，傳動平衡，承載能力高，壽命長，效率高。
