三相并列連桿脈動無級變速器簡介

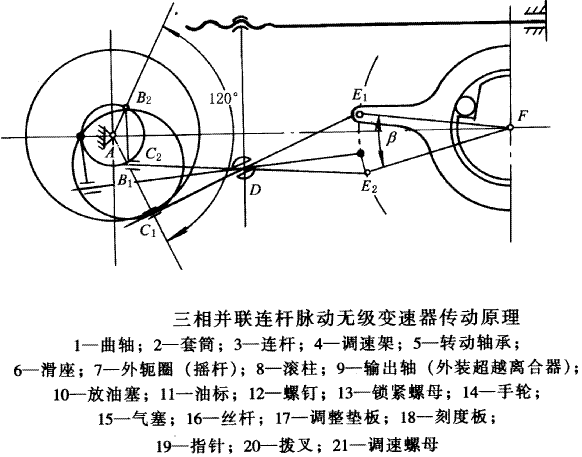

圖15-3-9所示為三相并聯連桿脈動無級變速器（國際上稱GuSa型），其輸入軸是一個具有相位差為  120°的三相曲軸1，套筒2以間隙配合分別與曲軸1和連桿3組成回轉副和圓柱套筒副，連桿3的中部與轉動球軸承5組成套筒副，而軸承5又與滑座6組成回轉副；連桿3的右端與超越離合器的外軛圈7（搖桿）鉸接。因而當曲軸旋轉時，連桿3既繞著軸承5的中心D轉動又作相對滑動，從而使搖桿7繞輸出軸9的軸線擺動，通過超越離合器使輸出軸9作單向脈動旋轉而將動力輸出。通過調速手輪14和絲桿16來改變滑座6的位置，便可改變搖桿7的擺動角度β，從而實現無級調速。
由于是三相并列布置，所以當?shù)谝幌嚅_始送進時，第二相處于中間狀態，第三相后退，即運動是交替重疊進行的。這就克服了超越離合器溜滑角所帶來的誤差，使輸出速度更為均勻。
三相并聯脈動無級變速器具有體積小，重量輕，輸入功率小，輸出轉矩大，傳遞功率可靠，轉速穩定，變速范圍寬，操作靈活，可手動、電動，可在靜止或運動狀態下調速并變換輸出軸旋向等優點。


三相并列連桿脈動無級變速器適用范圍及型號標記示例

三相并列連桿脈動無級變速器是由三組并列布置、其原動件相位差為120°的連桿往復擺動機構和單向超越離合器組成的，適用于0.75~5.5kW，工作環境溫度為-20~40℃，當環境溫度低于0℃時，啟動前潤滑油要預熱。
（2）標記示例

三相并列連桿脈動無級變速器，配用電機功率為1.5kW，輸出軸順時針方向旋轉，裝配形式為Ⅰ型

U系列三相并列連桿脈動無級變速器適用范圍及型號標記示例

三相并列連桿脈動無級變速器的安裝尺寸

Ⅰ～Ⅳ裝配型式的外形及安裝尺寸
機型
外形尺寸
安裝尺寸
L
B
H
a
h
s
s1
配用螺栓
c1
d1
b1
l1
h1
c2
d2
b2
l2
h2
U34-0.75
342
248
166
150
80
214
126
4-M10
36
20
6
16.5
6
42
25
8
21
7
U34-1.5
410
300
225
180
100
304
146
42
25
8
21
7
58
30
26
U34-3
595
408
295
300
135
462
196
4-M12
58
35
10
30
8
82
45
14
39.5
9
U34-5.5
466
297
160
414
256
6-M14
82
40
12
35
50
44.5
Ⅴ～Ⅷ裝配型式的外形及安裝尺寸
U34-0.75
342
212
166
150
80
214
126
4-M10
36
20
6
16.5
6
42
25
8
21
7
U34-1.5
410
250
225
180
100
304
146
42
25
8
21
7
58
30
26
U34-3
595
350
295
300
135
462
196
4-M12
50
35
10
30
8
82
45
14
39.5
9
U34-5.5
384
297
160
414
256
6-M14
82
40
12
35
50
44.5

三相并列連桿脈動無級變速器的性能參數


項目
型            號
U34-0.75
U34-1.5
U34-3
U34-5.5
輸入功率/kW
0.75
1.5
3.0
5.5
輸入軸轉速/r·min-1
1390
1400
1420
960
最大輸出轉矩/N·m
53
108
215
394
最大輸出功率/kW
0.56
1.13
2.25
4.13
輸出轉速范圍/r·min-1
0～150
0～200
噪聲聲功率級/dB(A)
73
75
滑差率ε/%
              n2=20r/min時, ε=35, η=40
     輸出轉速             n2=40r/min時, ε=15, η=75
                n2=150r/min時, ε=10, η=75
效率η/%
油池溫升/℃
空載
30
35
承載
35
45
清潔度/mg·L-1
雜質含量<132
軸伸徑向圓跳動/mm
 d>18～30mm時為0.04；d>30～50mm時為0.05
       注：1.油池最高溫度不得超過85℃。

2．空載運轉時，變速器調節至最高輸出轉速，2min內啟動5次，不得出現任何故障
