概述
減速器選型是必需要做的一項工作。用戶應提供下列數據：傳動技術要求，負載循環周期和運行條件。
為確保
減速器的功能符合技術要求，應根據MRD的說明考慮減速器的選型、貯藏、安裝、潤滑、運行和維護。
連接轉動部件的系統必須是相容的，在規定的速度范圍內不受臨界速度以及扭轉和其他形式振動的影響。
正常供貨時包括：
HSS的唇型密封 油尺
HSS上的端鍵 通氣裝置（如果需要）
加油和放油塞 吊耳
LSS上的唇型密封
LSS上的端鍵（實心軸）
端板、擋圈和收縮盤蓋（帶收縮盤的空心軸）
端板、擋圈和軸端蓋（帶鍵槽的空心軸）
正常供貨時不包括： 所用縮寫
端板螺栓和收縮盤（帶收縮盤和空心軸） LSS=低速軸
端板螺栓和平行鍵（帶鍵槽的空心軸） HSS=高速軸
減速器交貨時無油
尺寸圖中所用的插圖說明
尺寸圖中所用的標準
鍵和鍵槽：ISO/R773-1969 公稱傳動比：ISO/3-73 底腳安裝面的點綴釘強度等級：6.6
輸出軸的旋轉方向
用逆止器時單向轉動方向。
軸的位置
1.1傳動比
計算傳動比i=n1/n2,選擇功率表中相近的公稱傳動比in.精確傳動比列于表中（第二章）。
選擇與傳動比i
N一一的
減速器型號。
n1=HSS 轉速（HSS=高速軸）
n2=LSS轉速（LSS=高速軸）
1.2運行功率Pk1,Pk2和運行轉矩Mk2,
1.3用Fs選擇
減速器使用系數Fs由原動機和從動機的載茶特性來確定，F(xiàn)s列于表1.3.1中。
從功率表選擇
減速器的尺寸，使公稱功率P
N1滿足傳動比iN和輸入速度n
1(HSS)的要求：
1.4最大功率是Pk1max和最大轉矩Mk2max
系數FF在表1.4.1中給出，
減速器可以瞬時超載，單項負載峰值不應超過10秒。
1.5軸端外載荷
校枋輸入（HSS）和輸出（LSS）軸的連接及在軸端的可能的徑向和軸向載荷。
1.6逆向傳動
列于表中的額定功率PN1和額定轉矩MN2是恒定負載方向的計算值，滿載時，轉動方向每分鐘改變一次能利用70%的PN1和MN2
1.7熱功率
熱功率P
T是實際功率，
減速器連續傳動時不超大型過計算油溫+90℃。
f1=海拔系數，見表1.7.1
f2=1,07 安裝力矩臂的減速器；f2=1,0其他減速器。
f3=1,10壓力潤滑；f4\1,0用浸油和飛濺潤滑。
在實際環境溫度下確定減速器的熱功率PT。如果PK1＞PT。
表1.7.1海拔系數f1
|
|
海拔高 |
|
|
0 |
1000 |
2000 |
3000 |
4000 |
|
f1 |
1.0 |
0.95 |
0.91 |
0.87 |
0.83 |
表1.7.2安裝系數f1
|
|
安裝位置L V E |
|
f3 無風扇
帶風扇 |
1.0 |
0.9 |
0.9 |
|
1.0 |
0.95 |
0.95 |
f1中間值內插
1.8潤滑方法
從功率表來檢查所選減速器的潤滑方法。
飛濺潤滑=油位低，輪齒和軸承隨用內濺油潤滑。
浸油潤滑=油位高，輪齒和軸承浸入油中。

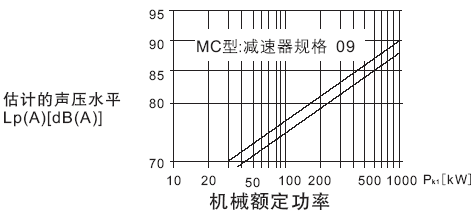

1.9噪聲水平估計的聲壓水平LP（A）僅使用于開敞條件，距離減速器表面1米處。
1.10最后的選擇
MRD對減速器選擇的正確性負責，用戶對所給的載荷性況和技術要求負責。
表1.3.1使用系數FS
|
驅動機（原動機） |
從動機時負載等級 |
每天使用小時
＜3 3..10 ＞10 |
|
電動機，蒸氣機或汽油機，水輸機，液壓馬達 |
類別U
類別M
類別C
類別H |
1.00
1.15
1.35
1.55 |
1.00
1.25
1.50
1.75 |
1.25
1.50
1.75
2.00 |
|
多汽缸內燃機 |
類別U
類別M
類別C
類別H |
1.15
1.35
1.55
1.80 |
1.25
1.50
1.75
2.00 |
1.50
1.75
2.00
2.25 |
這些使用系數只是根據一般情況給出的。對特殊工作條件，例如，激烈的沖擊載荷，滿載時頻繁起動、逆向傳動、快速加速或減速、接近臨界速度運行、制動、在軸端有大的外載荷和異常的環境條件等，請向廠家咨詢。
表1.4.1最大的載荷出現系數FF
|
最大載荷 出現次數/h |
1..5 |
6..20 |
21..40 |
41..80 |
81..160 |
＞160 |
|
FF |
1.00 |
1.20 |
1.30 |
1.50 |
1.75 |
2.00 |
表3： U類均勻載荷 M類：中等沖擊載荷
從動機載荷分類 C類相當大的沖擊載荷 H類：強沖擊載荷
|
應用 |
載荷
類別 |
應用 |
載荷
類別 |
應用 |
載荷
類別 |
|
攪拌機和混料機
混凝土
液體（等濃度）和固體
液體（變濃度）
鼓風機和風扇
壓縮機
離心式
羅茨式
往復式，多氣缸
往復式，單氣缸，螺桿式
輸送機，均勻負載或進料
平板式，鏈板工，螺旋式
皮帶式，料斗式，螺旋式
輸送機，均勻負載或進料
平板式，鏈板式，螺旋式
皮帶式，料斗式，鏈條式
傳動輥式
擺動式往復
起重機和升降機
起升機
斗工重負載
斗式均勻負載
升降機
自動扶梯
貨梯
客梯
食品工業
甜菜功片機
軋碎機和碾磨機
烘干滾筒
甘蔗粉碎機
發電機 |
M
U
M
M
U
M
M
C
U
U
M
M
*
H
*
M
U
M
M
*
M
C
M
M
U |
木材工業
機床
金屬加工
拉拔機
平整機
剪切機
輥道 單向
集中驅動
單獨驅動
輥道 雙向
拉拔機
繞線機
碾磨機和滾筒（旋轉式）
球磨機（碾磨機）
球磨機（重型）和棒磨機（碾磨機）
水泯窯
煤碾機
干燥機和冷卻機
旋轉窯
采礦工業
銑頭驅動
破碎機
篩和振動篩
石油工業
造紙和紙漿工業
攪拌機（貯漿池和兩軸）
剝皮鼓勵和剝皮機
打漿機和削片機
壓光機（滾動軸承）
功紙機
烘缸（滾動軸承）
過濾機（壓力和真空） |
*
*
M
*
H
C
H
*
C
C
C
H
C
H
M
C
C
H
H
*
*
M
H
H
C
H
C
M |
低速磨漿機
劃線軸
壓榨機（樹皮，油氈，膠料，真空抽吸）
碎漿機
卷紙機
輥（吸移，同傳動，抄網真空軸吸）
洗耳恭聽漿機
楊克式園網（缸）
塑料和橡膠工業
壓延機（破碎機）
擠出機（塑料）
擠出機（橡膠）
混煉機
精煉機
橡膠磨2聯
橡膠磨3聯
壓片機
制管機
熱煉機
泵（輕型）
離心泵
往復泵（多缸）
往復泵（單缸）
旋轉泵（凸輪，齒輪葉片）
螺旋泵
污水處理設備
通風機除塵器
除塵器
混合器
沉降器
真空吸泵過濾器
風力發電機 |
C
M
C
C
C
C
M
*
H
M
C
*
H
H
C
H
*
C
M
M
C
U
M
C
M
M
M
M
* |
注：*向MRD查詢
列于表3中的值為精確值，一般應用情況是正確的，對特殊慶用或負載不清楚的情況建議實測。
