產品展示

    減速器適用條件：
    1. 齒輪圓周速度≤20m/s；
    2. 輸入軸轉速≤1500r/min；
    3. 工作環境溫度：-40℃～45℃；
    4. 可正反兩個方向運轉，LG型減速機僅用于單向傳動。

       QS、QSE、LG型“三合一”減速機型號說明JB/T9003-2004

    型號說明：

QS、QSE、LG型“三合一”減速機（JB-T9003-2004）

    QS，QSE及LG型減速機選型原則及說明
    1，選型原則：
序號
說明
代號
計算公式
附注
1
減速機輸出轉速
n2
n2=v/3.14159D （r/min）
1,v為車輪線速度
2,D為車輪直徑，
2
減速機輸入轉速
n1


3
確定傳動比
i
i= n1 /n2 （r/min）
實際傳動比與公稱傳動比極限偏差為±3%
4
計算設備驅動功率P2或扭矩T2
P2或T2
根據使用工況實際情況計算

5
確定減速機的輸入功率
P1
P1=P2/η或P1=T2. n2/（9550. η）
η為傳動效率，QSE型取值≤0.95，QS、LG型取值≤0.94，QSC型取值≤0.93
6
根據計算，確定電機額定功率Pe和電機的規格型號
Pe
P1≤Pe≤Pmi/ΨS
1， Pmi為減速機相當于Mi工作級別的表列容許功率值; 2, ΨS為機構彈性振動力矩增大系數
2，根據P1的計算取電機的額定功率
7
根據使用要求，確定減速機的結構和安裝型式等



8
根據計算，查承載能力表，確定減速器型號

Pmi≥ΨSPe

    2，選型說明:
    1，根據GB／T 3811-1983中的規定，起重機各機構的工作級別分為M1～M8共八種。“減速機承載能力表”中給出的功率表是在輸入轉速1400r/min 、工作級別為M6時減速機的許用功率。若用于其他工作級別時，應按下式進行折算：

PMi＝PM6×1.12(6-i)
    式中:
    i—工作級別；

    PMi—相當于Mi工作級別的功率值；

    PM6——功率表中所列許用功率值。

    2，對于慣性載荷較小，起動次數不頻繁的運行機構，選用減速器時，額定功率的計算結果可直接按小于表列許用功率值選用。
    3，對起制動頻繁的運行機構，慣性載荷較大，在疲勞計算時，基本載荷取機構起動時，計算零件所承受的慣性力矩和靜阻力之和。選用減速器時，應按機構起制動時所承受的最大振動力矩計算，此時應把表列功率除以系數ΨS，一般ΨS取值為１.5～2.5（對于鼠籠制動電機ΨS取1.5～2.0，對于繞線制動電機 ΨS取2.0～2.5。而對于變阻起動制動電機ΨS則可取1.5～2.0，變頻調速制動電機ΨS則可取1.25～1.75。），并使：

PMi ≥ΨSPnMi
    式中：
    PMi—相當于Mi工作級別的功率值；

    PnMi—減速器在Mi工作級別時配套電動機的額定功率；

    ΨS—機構彈性振動力矩增大系數。

    3，選型舉例
    例1：一臺橋式起重機的大車運行機構工作級別為M7，需配用額定功率為Pn=3KW，轉速為1400r/min的繞線電動機，傳動比為35.5，工作時起制動頻繁，試選用減速器。

PM7＝PM6×1.12(6-7) ≥ ΨSPn

PM6≥ΨSPn÷1.12(6-7)

  ＝2×3×1.12 ＝6.72 (kW)
    選用QS型減速器，查QS型減速機的承載能力表，選用減速器型號為QS10－35.5，其許用功率6.902>6.72，能滿足使用要求，配套電機型號可選YZRE112M3-4-3.0kW型繞線制動電機。
    產品概述：
    1，QS、QSE、LG型系列“三合一”減速器采用漸開線圓柱齒輪傳動，具有平行輸出、結構緊湊、傳遞扭矩大、工作平穩、噪音低、壽命長的特點。
    2，LG型系列離合式輥道用減速機是我公司最新推出的專利產品，產品專利號為ZL9502026434.X，主要應用于要求單向轉動、連續工作的輥道輸送線，其輸出軸的超越離合裝置在減速機出故障時，可保證輸出軸被動旋轉，而不影響輸送線停機。
    3，減速器齒輪、齒輪軸均采用優質合金鋼材料，經滲碳淬火、磨削處理后，齒面硬度和精度高，傳動噪音低。鑄鐵箱體確保剛性強度，減震降噪。
    4，減速比范圍：QSE型標準公稱減速比范圍為4～12.5，QS、LG型標準公稱減速比范圍為14～100。標準公稱減速比范圍外的需特殊訂貨。
    5，安裝簡單，型式多樣化，有力矩支撐孔安裝、底座式安裝、輸出軸法蘭安裝等安裝型式。
    6，輸出軸輸出形式多樣化，有空心花鍵軸、空心平鍵軸和空心軸帶鎖緊盤輸出等形式；
    7，平均效率：QSE型不低于95%，QS、LG型不低于94%。
       QS、QSE、LG型“三合一”減速機安裝型式及驅動方式圖

    安裝型式及驅動方式圖（力矩支撐孔安裝型式）：

安裝型式簡圖

QS、QSE、LG型“三合一”減速機（JB-T9003-2004）
QS、QSE、LG型“三合一”減速機（JB-T9003-2004）



力矩支撐架的聯接型式及安裝板的尺寸如下

QS、QSE、LG型“三合一”減速機（JB-T9003-2004）


QS06
QS(E)08
QS(E)10
QS(E)12
QS(E)16
QS(E)20
QS(E)25
a1
14
18
18
20
20
25
30
a2
12
14
14
18
18
20
24
a3
10～12
12～14
14～16
16～18
18～20
20～24
24～28
a4
12～16
16～20
20～25
25～30
30～35
35～40
40～45
a5
46
60
70
85
100
100
130
a6
80
105
110
150
155
200
200
n1-M1
6-M10
6-M12
6-M16
8-M16
8-M20
8-M24
8-M30
n2-M2
4-M12
4-M16
6-M16
6-M20
6-M20
6-M24
6-M30
n1-d1
6-φ12
6-φ14
6-φ18
8-φ18
8-φ22
8-φ26
8-φ32
n2-d2
4-φ14
4-φ18
6-φ18
6-φ22
6-φ22
6-φ26
6-φ32
d3
φ14
φ20
φ22
φ26
φ34
φ40
φ40
安裝用螺栓
M12
M18
M20
M24
M30
M36
M36
    輸入軸轉速1400r/min，工作級別為M6的QSE型系列減速機承載能力表
    a：中心距P：容許功率（kW）T：輸出扭矩  （N.m）
機座
代號
a
P/T
公      稱      傳      動      比
4
4.5
5
5.6
6.3
7.1
8
9
10
11.2
12.5
QSE08
171
P
14.65
13.94
13.6
13.35
13.92
11.88
10.87
9.88
8.88
7.5
6.77
T
380
407
440
484
568
546
563
576
575
544
548
QSE10
215
P
23.77
22.27
19.81
17.86
17.4
16.4
16.02
15.58
14.94
14.25
13.61
T
616
649
641
648
710
754
830
908
967
1034
1102
QSE12
272
P
59.08
54.65
50.44
46.10
41.12
39.83
39.05
38.55
37.60
36.71
36.44
T
1531
1593
1634
1672
1678
1832
2024
2248
2436
2664
2951
QSE16
340
P
90.55
82.32
73.92
70.12
64.53
62.52
60.06
57.60
55.44
54.21
52.97
T
2347
2400
2395
2544
2634
2876
31135
3359
3592
3934
4253
QSE20
430
P
135.83
123.48
110.88
105.2
96.78
93.78
90.09
86.39
83.16
81.31
79.46
T
3520
3600
3592
3817
3950
4314
4670
5038
5388
5901
6436
QSE25
540
P
190.13
172.87
155.23
147.26
135.49
131.29
126.12
120.94
116.42
113.83
111.24
T
4928
5040
5029
5343
5531
6040
6538
7053
7544
8261
9010
    輸入軸轉速1400r/min，工作級別為M6的QS、LG型系列減速機承載能力表
    a：中心距Center（mm）P：容許功率（kW）T：輸出扭矩  （N.m）
機座
代號
a
P/T
公      稱      傳      動      比
14
16
18
20
22．4
25
28
31．5
35．5
QS/LG06
125
P
4.473
3.967
3.586
3.330
3.061
2.708
2.422
2.134
1.831
T
418
438
444
442
454
455
462
458
447
QS/LG 08
160
P
6.220
5.793
5.575
5.132
4.906
4.448
4.215
3.981
3.744
T
609
655
699
708
753
756
801
844
892
QS/LG 10
200
P
12.141
11.322
10.480
9.176
9.176
8.731
7.825
7.825
6.902
T
1145
1225
1307
1391
1391
1468
1461
1624
1687
QS/LG 12
250
P
31.937
29.857
28.313
22.821
22.821
21.582
19.250
17.905
15.292
T
2980
3295
3482
3573
3573
3602
3598
3803
3707
QS/LG 16
315
P
54.710
48.439
45.267
38.914
38.914
34.975
30.314
24.475
25.824
T
5288
5254
5503
5937
5973
6062
5955
6112
6.165
QS/LG 20
400
P
101.5
100
96
91
81
71
67
59
51
T
9684
9164
11549
12378
12401
12362
12386
12361
12235
QS25
500
P
154
143
132
121
113
90
87
82
73
T
14700
15319
15925
16513
17304
16831
17270
17257
17593
機座
代號
a
P/T
公      稱      傳      動      比
40
45
50
56
63
71
80
90
100
QS/LG 06
125
P
1.694
1.516
1.304
1.264
1.080
0.970
0.766
0.690
0.647
T
452
459
437
470
457
470
426
429
436
QS/LG 08
160
P
3.211
3.046
2.568
2.274
2.017
1.897
1.551
1.450
1.248
T
860
918
879
887
891
899
848
908
842
QS/LG 10
200
P
6.211
5.353
5.065
4.316
3.923
3.641
3.036
2.827
2.500
T
1702
1650
1776
1695
1650
1722
1644
1749
1653
QS/LG 12
250
P
13.477
12.050
10.847
9.435
8.421
7.948
6.721
5.621
5.19
T
3775
3645
3703
3647
3667
3696
3548
3386
3507
QS/LG 16
315
P
22.953
19.854
19.558
16.301
15.133
12.965
10.989
9.215
8.603
T
6269
6117
6174
6275
6340
6168
5967
5742
5795
QS/LG 20
400
P
41
37
35
27
25
22
17
16
13
T
12065
10888
11163
10498
10455
10662
8920
9797
8654
QS25
500
P
69
61
57
46
41
41
37
32
29
T
18733
19066
19097
18146
18241
19526
20643
20014
20478
機座
代號
a
P/T
公      稱      傳      動      比
114
128
144
160
180
200
224
250
280
QS/LG 06
125
P
0.589
0.530
0.483
0.432
0.385
0.334
0.305
0.276
0.246
T
441
443
452
462
465
456
466
476
485
QS/LG 08
160
P
1.33
1.10
0.906
0.835
0.765
0.656
0.635
0.523
0.472
T
864
870
865
874
886
894
903
912
921
QS/LG 10
200
P
2.281
1.980
1.753
1.523
1.423
1.276
1.123
0.997
0.887
T
1653
1688
1671
1663
1740
1745
1720
1710
1690
QS/LG 12
250
P
4.96
4.20
3.935
3.356
2.997
2.654
2.412
2.108
1.865
T
3530
3540
3475
3490
3598
3768
3786
3783
3697
QS/LG 16
315
P
8.125
7.163
6.478
5.665
4.983
4.475
3.986
3.410
3.146
T
6207
6107
6187
5650
6185
6105
6091
5916
6010
QS/LG 20
400
P
13.789
10.986
9.856
8.586
7.658
6.785
6.086
5.356
4.723
T
10635
9376
9420
9470
99450
9356
9542
9250
9130
QS/LG 25
500
P
25.786
22.986
20.356
17.786
15.878
14.325
12.876
11.453
10.520
T
19670
19600
19450
19423
19530
19550
19740
19650
20032
    輸入軸轉速1400r/min，連續工作制型的QSE型系列減速機承載能力表：
    a：中心距P：容許功率（kW）T：輸出扭矩（N.m）
機座
代號
a
P/T
公      稱      傳      動      比
4
4.5
5
5.6
6.3
7．1
8
9
10
11．2
12．5
QSE08
171
P
10.472
9.966
9.724
9.548
9.284
8.492
7.766
7.062
6.292
5.368
4.84
T
396
305.8
334.4
369.6
404.8
378.4
431.2
435.6
446.6
444.4
422.4
QSE10
215
P
16.984
15.906
14.15
12.76
12.43
11.726
11.44
11.13
10.67
10.18
9.72
T
479
490
486
488
541
583
634
697
740
787
827
QSE12
272
P
42.2
39.04
36.03
32.93
29.37
28.45
27.89
27.54
26.86
26.22
26.03
T
1179
1206
1258
1285
1289
1421
1608
1734
1863
2019
2235
QSE16
340
P
64.68
58.8
52.8
50.09
46.09
44.66
42.9
41.14
39.6
38.72
37.84
T
1815
1832.6
1817
1923
2002
2187
2383
2556
2726
2983
3252
QSE20
430
P
110.91
104.87
99.36
93.38
87.37
81.61
76.24
71.33
67.58
67.1
61.3
T
3001
3223
3321
3256
3345
3715
3725
3823
3835
3836
3942
QSE25
540
P
169.1
158.15
151.42
143.82
136
128.38
121.21
114.62
109.75
104.24
98.31
T
4611
4850
5180
5500
5844
6110
6430
6900
7400
7900
8350
    輸入軸轉速1400r/min，連續工作制型的QS、LG型系列減速機承載能力表：
    a：中心距P：容許功率（kW）T：輸出扭矩  （N.m）
&a, mp;l, t;/

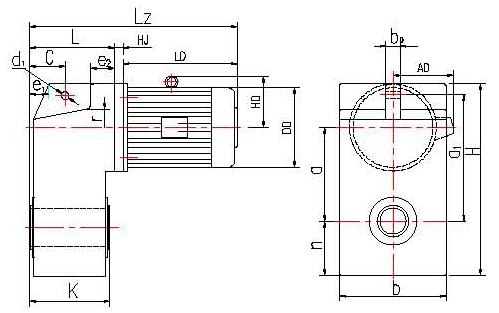

       QS、QSE、LG型“三合一”減速機外形聯接尺寸JB/T9003-2004
QS、QSE、LG型“三合一”減速機（JB-T9003-2004）

機座
代號
a
P/T
公      稱      傳      動      比
14
16
18
20
22.4
25
28
31.5
35.5
QS/LG06
125
P
3.17
2.78
2.49
2.29
2.08
1.82
1.62
1.41
1.19
T
296
307
308
305
309
306
309
302
291
QS/LG08
160
P
4.39
4.06
3.85
3.5
3.32
2.99
2.81
2.6
2.45
機座號
尺         寸
a
H
a1
b
b0
b1
c
d1
d2
e1
e2
QS/LG06
125
285
180
168
20
160
82
φ14
10
42
50
QS/LG 08
160
358
230
210
20
200
87.75
φ20
10
47.75
73.5
QSE08
171
368
241
QS/LG 10
200
452
297
274
25
250
98
φ22
12
53
84
QSE10
215
462
312
QS/LG 12
250
566
360
346
30
304
111.25
φ26
16
61.25
88
QSE12
272
582
382
QS/LG 16
315
705
440
400
40
340
120.75
φ34
16
65.75
100
QSE16
340
725
465
QS/LG 20
400
820
525
500
50
340
127.75
φ40
16
67.75
104
QSE20
430
880
585
QS/LG 25
500
1050
667
620
70
560
135.75
φ40
20
75.75
112
QSE25
540
1160
777

機座號
尺           寸
L
k
n
r
DD
AD
HD
LD
HJ
Lz
質量
（kg）
QS/LG 06
185
161
80
29
由配套電機定
Lz=L+LH+LD
(尺寸LH見附表)
35.2
QS/LG 08
235.75
188
96
40
55.4/118
QSE08
90
105
QS/LG 10
261
208
127
51
94.6/172
QSE10
122
153.6
QS/LG 12
307.5
255
160
55
169/278
QSE12
154
256.8
QS/LG 16
331.25
264
220
75
252/392
QSE16
373
QS/LG 20
385.25
318
250
80
384/694
QSE20
493
QS/LG 25
429.75
356.5
310
95
936/1245
QSE25
985
    附表：減速器電機接盤高度尺寸HJ與電機機座號對應關系表

QS06
QS（E）/LG08
QS（E）/LG10
QS（E）/LG12
QS（E）/LG16
QS（E）/LG20
QS（E）/LG25
71
40
20





80
50
30
32
26



90
60
40
42
36



100
68
48
50
44
45
45

112
68
48
50
44
45
45
58
132


50
44
45
45
58
160


74
68
70
70
82
180



96
97
97
110
200




97
97
110
225




127
127
140
    說明：1，表中質量為不含電機的減速器的質量；
    2，電機可通過接盤、聯軸器與減速器聯結，也可直接與減速器相連接，用戶可根據自行需要選配接盤；
    3，減速器與機座號為132、160的電機配套組裝時，若電機不是我公司配套組裝時，附表中的接盤高度尺寸HJ用括號內的數值。
    QS，QSE及LG型減速機輸出軸的聯接形式有漸開線花鍵空心軸（標準輸出型式）、平鍵空心軸、鎖緊盤空心軸和實心平鍵軸等。
    1.漸開線花鍵空心軸的聯接與尺寸：

QS、QSE、LG型“三合一”減速機（JB-T9003-2004）

機座號
花鍵副
外花鍵大徑Dee
外花鍵中徑D
外花鍵小徑Die
L
L1
d
S
QS06
INT/EXT21Z×2m×30P×6H/6h（GB3478.1-83）
φ44-0.10-0.15
φ42
φ39-0.05-0.10
167
161
φ37.5
1.7
QS（C、E）08
INT/EXT24×2m×30P×6H/6h（GB3478.1-83）
φ50-0.10-0.20
φ48
φ45-0.05-0.10
195
188
φ42.5
1.7
QS（C、E）10
INT/EXT31×2m×30P×6H/6h（GB3478.1-83）
φ64-0.10-0.20
φ62
φ59-0.05-0.15
215
208
φ57
2.2
QS（C、E）12
INT/EXT27×3m×30P×6H/6h（GB3478.1-83）
φ84-0.10-0.25
φ81
φ76.5-0.05-0.15
262
255
φ75
2.7
QS（C、E）16
INT/EXT35×3 m×30P×6H/6h（GB3478.1-83）
φ108-0.10-0.15
φ105
φ100.5-0.10-0.20
272
264
φ96.5
2.7
QS（C、E）20
326
318
QS（C、E）25
365
356.5
    2，平鍵空心軸的聯接與尺寸：

QS、QSE、LG型“三合一”減速機（JB-T9003-2004）

機座號
L
L2
M
d1
u
t
QS06
161
140
M10
40
12
43.3
QS（C、E）08
188
160
M12
50
14
53.8
QS（C、E）10
208
180
M16
65
18
69.4
QS（C、E）12
255
228
M16
85
22
90.4
QS（C、E）16
264
234
M20
90
25
95.4
QS（C、E）20
318
288
M24
100
28
106.4
QS（C、E）25
356.5
326
M24
110
28
116.4
    3，鎖緊盤空心軸的聯接與尺寸：

QS、QSE、LG型“三合一”減速機（JB-T9003-2004）

機座號
L
L1
L2
d0
A
A1
d
D
推薦鎖緊盤型號
（JB/ZQ4194-98）
QS（C、E）10
240
65
60
65
65
31
75
138
SP2-75×138
QS（C、E）12
315
90
110
70
90
49
90
155
SP2-90×155
QS（C、E）16
334
100
120
80
100
53
110
185
SP2-110×185
QS（C、E）20
398
110
130
100
110
58
140
230
SP2-140×230
QS（C、E）25
445
120
140
110
125
62
155
263
SP2-155×263
頁次：1/1  每頁10條  共8條信息  分頁：[1]

湖北省咸寧三合機電制業有限責任公司

電話：0715-83201300  傳真：0715-83226700  地址：湖北省咸寧市咸安區永安大道同心路138號

減速機 減速機超市 Reducer - Gearbox
